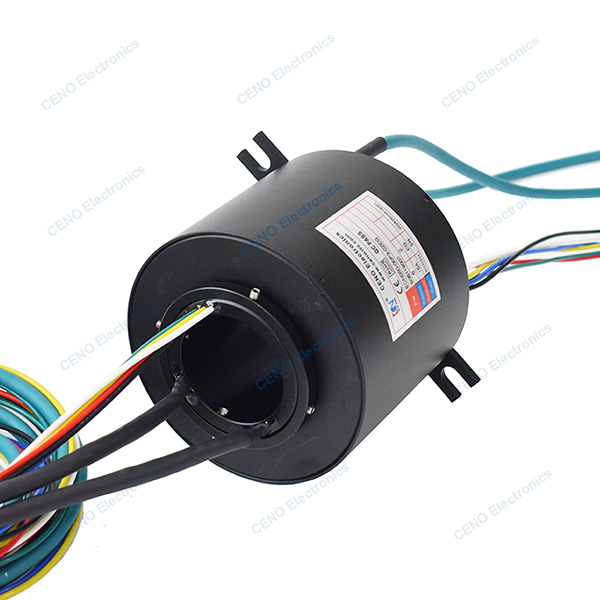

হোল স্লিপ রিং মাধ্যমে সার্কিট সঙ্গে বৈদ্যুতিক শক্তি & ইথারনেট সংকেত
  • হোল স্লিপ রিং মাধ্যমে সার্কিট সঙ্গে বৈদ্যুতিক শক্তি & ইথারনেট সংকেত
  • হোল স্লিপ রিং মাধ্যমে সার্কিট সঙ্গে বৈদ্যুতিক শক্তি & ইথারনেট সংকেত
  • হোল স্লিপ রিং মাধ্যমে সার্কিট সঙ্গে বৈদ্যুতিক শক্তি & ইথারনেট সংকেত
  • হোল স্লিপ রিং মাধ্যমে সার্কিট সঙ্গে বৈদ্যুতিক শক্তি & ইথারনেট সংকেত

হোল স্লিপ রিং মাধ্যমে সার্কিট সঙ্গে বৈদ্যুতিক শক্তি & ইথারনেট সংকেত

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম CENO
সাক্ষ্যদান CE,RoHS,UL,ISO9001
মডেল নম্বার ECN050-06P3-02EG
পণ্যের বিবরণ
সার্কিট নম্বর এবং বর্তমান:
6 সার্কিট * 15 এ; 2*1000 এম ইথারনেট
রেটিং ভোল্টেজ:
0 ~ 220 VAC/VDC
অস্তরক শক্তি:
≥1000VAC@50Hz; ≥300VAC@50Hz
বিচ্ছিন্নতা প্রতিরোধের:
≥500MΩ@500VDC; ≥500MΩ@500VDC; ≥100MΩ@300VDC ≥100MΩ@300VDC
অপারেটিং গতি:
0~300rpm
কাজের তাপমাত্রা:
-20°C~+60°C
আইপি গ্রেড:
IP51
কাজের আর্দ্রতা:
≤ ৬০%
ভিতরের ব্যাস:
Ø50 মিমি
বাইরের ব্যাসার্ধ:
Ø119 মিমি
সীসা তারের আকার এবং দৈর্ঘ্য:
কাস্টমাইজড হিসাবে
যোগাযোগ উপাদান:
সোনা থেকে সোনা
আবাসনের উপাদান:
অ্যালুমিনিয়াম খাদ
বিশেষভাবে তুলে ধরা:

সার্কিট সহ থ্রু হোল স্লিপ রিং

,

ইথারনেটের জন্য শিল্প স্লিপ রিং

,

পাওয়ার এবং সিগন্যাল সহ স্লিপ রিং

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১ পিসি
মূল্য
আলোচনাযোগ্য
প্যাকেজিং বিবরণ
কার্টুন
ডেলিভারি সময়
তাক বন্ধ
পরিশোধের শর্ত
টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, এল/সি
যোগানের ক্ষমতা
10000pcs মাস
পণ্যের বর্ণনা

সার্কিট সহ থ্রু হোল স্লিপ রিং বৈদ্যুতিক শক্তি এবং ইথারনেট সংকেত



ECN050-06P3-02EG হল CENO থ্রু হোল ইথারনেট সিগন্যাল স্লিপ রিং যাতে 6টি সার্কিট বৈদ্যুতিক শক্তি এবং গ্রাহকের অনুরোধের জন্য শিল্প স্বয়ংক্রিয় যন্ত্রপাতির জন্য 2টি চ্যানেল ইথারনেট সিগন্যাল রয়েছে। একটি ইথারনেট যোগাযোগ লাইনে একটি স্লিপ রিং অন্তর্ভুক্ত করার সময় তিনটি গুরুত্বপূর্ণ প্যারামিটার বিবেচনা করতে হবে: সন্নিবেশ ক্ষতি, রিটার্ন ক্ষতি এবং ক্রসস্টক। এই প্যারামিটারগুলি ট্রান্সমিশন লাইনের শব্দ অনুপাত সংকেত স্থাপন করে এবং অবশেষে বিট ত্রুটি হার স্থাপন করে, আরও তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন।





বৈশিষ্ট্য

  • থ্রু হোল 3mm-980mm বিকল্প
  • কারেন্ট ও সিগন্যালের মধ্যে কোনো হস্তক্ষেপ নেই, EMC প্রয়োজনীয়তা মেনে চলে
  • মাল্টি চ্যানেল সিগন্যাল ও ডেটা মিশ্রিত করতে পারে
  • সহজে ইনস্টল করুন এবং বিনামূল্যে রক্ষণাবেক্ষণ



অ্যাপ্লিকেশন

  • স্বয়ংক্রিয় মেশিন
  • টার্নটেবল টেস্টিং মেশিন
  • ইথারনেটের মাধ্যমে ভিডিও
  • CCTV আইপি-নজরদারি
  • মেডিকেল সরঞ্জাম



ঐচ্ছিক

  • সার্কিট, ভোল্টেজ, কারেন্ট
  • সংকেত এবং ডেটা
  • যোগাযোগ / হাউজিং উপকরণ
  • সুরক্ষা গ্রেড
  • কাজের গতি ও তাপমাত্রা





স্পেসিফিকেশন

ECN050-06P3-02EG

স্পেসিফিকেশন
কারেন্ট ও সার্কিট 6 সার্কিট * 15A; 2 গ্রুপ * 1000M ইথারনেট
রেটিং ভোল্টেজ 0 ~ 220 VAC/VDC
ডাইইলেকট্রিক শক্তি ≥1000VAC@50Hz; ≥300VAC@50Hz
ইনসুলেশন প্রতিরোধ ≥500MΩ@500VDC; ≥100MΩ@300VDC
যোগাযোগ প্রতিরোধের তরঙ্গ ≤ 30mΩ
কাজের তাপমাত্রা -20°C~+60°C
কাজের আর্দ্রতা 60 %RH
IP সুরক্ষা গ্রেড IP51
অপারেটিং গতি 0~300rpm
অভ্যন্তরীণ ব্যাস Ø50mm
বাইরের ব্যাস Ø119mm
যোগাযোগ উপাদান সোনা থেকে সোনা
হাউজিং উপাদান অ্যালুমিনিয়াম খাদ
লিড তারের দৈর্ঘ্য কাস্টমাইজড হিসাবে







আউটলাইন অঙ্কন
হোল স্লিপ রিং মাধ্যমে সার্কিট সঙ্গে বৈদ্যুতিক শক্তি & ইথারনেট সংকেত 0




আমাদের পরিষেবা
1. 24 ঘন্টার মধ্যে অনুসন্ধানের উত্তর দিন।
2. অনুগ্রহ করে আমাদের জানান কোন আইটেমগুলিতে আপনার আগ্রহ এবং আপনার নতুন অনুসন্ধানের প্রাপ্তির পরে আপনাকে যুক্তিসঙ্গত মূল্য সরবরাহ করা হবে।
3. আপনার প্রশ্নের বিস্তারিত উত্তর দিন।
4. আমাদের পণ্য ব্যবহার করার সময় আপনার সাথে সমস্যাটি সমাধান করুন।
5. আমাদের ভবিষ্যতের সহযোগিতার জন্য আপনাকে নমুনা দেওয়া হবে।

FAQ

1. আমরা কি করি?
আমরা উচ্চ মানের স্লিপরিং তৈরি, ডিজাইন, উত্পাদন এবং ঘূর্ণায়মান সিস্টেমের জন্য বিভিন্ন সমাধান প্রদানের উপর মনোযোগ দিই।

2. আমরা কত দিন ব্যবসা করছি?
CENO 2009 সাল থেকে স্লিপ রিং ব্যবসা প্রতিষ্ঠা করেছে। আমাদের হাজার হাজার গ্রাহক আমাদের পণ্য বা পরিষেবা গ্রহণ করেছেন।

3. একটি স্লিপ রিং কি?
একটি স্লিপ রিং হল একটি ইলেক্ট্রোমেকানিক্যাল ডিভাইস যা একটি স্থিতিশীল কাঠামো থেকে একটি ঘূর্ণায়মান কাঠামোতে শক্তি এবং বৈদ্যুতিক সংকেত প্রেরণের অনুমতি দেয়। একটি স্লিপ রিং যেকোনো ইলেক্ট্রোমেকানিক্যাল সিস্টেমে ব্যবহার করা যেতে পারে যার শক্তি বা সংকেত প্রেরণ করার সময় ঘূর্ণন প্রয়োজন। এটি যান্ত্রিক কর্মক্ষমতা উন্নত করতে পারে, সিস্টেমের ক্রিয়াকলাপকে সহজ করতে পারে এবং চলমান সংযোগস্থল থেকে ঝুঁকিপূর্ণ তারগুলিকে নির্মূল করতে পারে।

4. আমি কিভাবে একটি স্লিপ রিং নির্বাচন করব?
একটি স্লিপ রিং সমাধানের সঠিক নির্বাচনের জন্য আপনার অ্যাপ্লিকেশনের অপারেটিং প্যারামিটারগুলির বিশদ বিবরণ প্রয়োজন যার মধ্যে মোট সার্কিট, ভোল্টেজ এবং প্রতি সার্কিটের অ্যাম্প, অপারেটিং গতি এবং মাউন্টিং প্রকার অন্তর্ভুক্ত। আপনার অনুসন্ধান শুরু করার একটি ভাল জায়গা হল আমাদের স্ট্যান্ডার্ড স্লিপ রিং। আপনি যদি আত্মবিশ্বাসী হন যে একটি কাস্টম / পরিবর্তিত সমাধান সম্ভবত প্রয়োজন বা আপনার নির্বাচনে সহায়তার প্রয়োজন, তাহলে শুরু করতে আমাদের সাথে যোগাযোগ করুন।

5. আপনি কি কাস্টম স্লিপ রিং অফার করেন?
হ্যাঁ, আপনি যদি আত্মবিশ্বাসী হন যে একটি কাস্টম / পরিবর্তিত সমাধান সম্ভবত প্রয়োজন বা আপনার নির্বাচনে সহায়তার প্রয়োজন, তাহলে শুরু করতে আমাদের সাথে যোগাযোগ করুন। আমাদের প্রকৌশলী আপনার প্রয়োজনীয়তার জন্য নিখুঁত সমাধান নিয়ে আসবেন।

কেন CENO এর সাথে
CENO হল স্লিপ রিং ক্ষেত্রে একটি প্রযুক্তিগত কোম্পানি যা গবেষণা ও উন্নয়ন, উত্পাদন এবং বিক্রয়ে নিযুক্ত। আমাদের উন্নত সরঞ্জাম এবং উচ্চ নির্ভুলতা পরীক্ষার যন্ত্র রয়েছে যা পণ্যের গুণমান এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে। সুবিধা এলাকা 3000 বর্গ মিটার জুড়ে এবং শেনজেন চীনে অবস্থিত।

সার্টিফিকেশন
ISO9001,CE,RoHS,UL,বিস্ফোরণ-প্রমাণ

CENO সুবিধা
প্রকৌশল দলের সদস্যরা স্লিপ রিং-এর ক্ষেত্রে 10 বছরের বেশি অভিজ্ঞতা সম্পন্ন। গুরুত্বপূর্ণ পদ্ধতিতে কাজ করা অপারেটররা সবাই অভ্যন্তরীণ প্রশিক্ষণ দ্বারা যোগ্য।

CENO পরিষেবা প্রদান করে
24 ঘন্টা, 7 দিন পরামর্শ পরিষেবা।
গণ এবং কাস্টমাইজড উত্পাদন।
360° ঘূর্ণন সিস্টেমের জন্য সমাধান প্রস্তাবনা।

যেকোনো 360° ঘূর্ণন সিস্টেমের জন্য আপনার অনুরোধের সাথে আমাদের সাথে পরামর্শ করতে স্বাগতম। আমরা আপনার অনুসন্ধানের সময়মত প্রতিক্রিয়া জানাতে আপনাকে এক-স্টপ পরিষেবা প্রদান করব।
