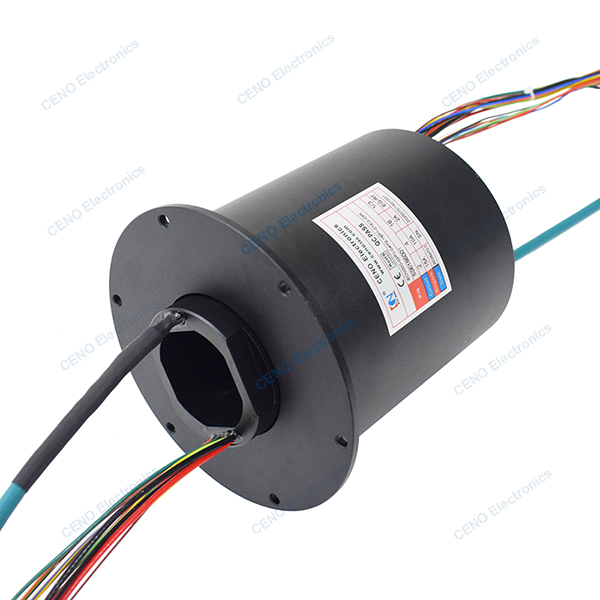

ইন্টিগ্রেট ইলেকট্রিক পাওয়ার ইথারনেট ও আরএফ স্লিপ রিং উইথ রেডিও ফ্রিকোয়েন্সি রোটারি ইউনিয়ন
ECN000-02P3-04P2-16P1-01EG-03R হল CENO একত্রিত স্লিপ রিং যা সার্কিট, বৈদ্যুতিক শক্তি, ইথারনেট সংকেত এবং 3টি চ্যানেল আরএফ সংকেতকে একত্রিত করে। আরএফ স্লিপ রিংগুলি বিশেষভাবে নিম্ন বা উচ্চ-ফ্রিকোয়েন্সি আরএফ সংকেত প্রেরণের জন্য ডিজাইন করা হয়েছে। এগুলিকে একক-চ্যানেল এবং মাল্টি-চ্যানেল আরএফ স্লিপ রিং-এ ভাগ করা যায়। এগুলি বৈদ্যুতিক সংকেত এবং অন্যান্য যোগাযোগ সংকেতের সাথে একত্রিত করা যেতে পারে আধুনিক জটিল সিস্টেমের সমস্ত ট্রান্সমিশন চাহিদা মেটাতে, আরও তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন।
স্পেসিফিকেশন
| ECN000-02P3-04P2-16P1-01EG-03R স্পেসিফিকেশন |
| কারেন্ট ও সার্কিট |
2 * 15A; 4 * 10A; 16 * 2A; 1 * 1000M ইথারনেট; 3 * RF |
| রেটিং ভোল্টেজ |
0 ~ 220 VAC/VDC |
| ডাইইলেকট্রিক শক্তি |
≥1000VAC@50Hz; ≥300VAC@50Hz |
| ইনসুলেশন প্রতিরোধ |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| যোগাযোগ প্রতিরোধের তরঙ্গ |
≤ 30mΩ |
| কাজের তাপমাত্রা |
-20°C~+60°C |
| কাজের আর্দ্রতা |
60%RH |
| আইপি সুরক্ষা গ্রেড |
IP51 |
| অপারেটিং গতি |
0~50rpm |
| বাইরের ব্যাস |
Ø119mm |
| যোগাযোগ উপাদান |
মূল্যবান ধাতু |
| হাউজিং উপাদান |
অ্যালুমিনিয়াম খাদ |
| লিড তারের দৈর্ঘ্য |
কাস্টমাইজড হিসাবে |
| ঘূর্ণন পথ |
ফ্ল্যাঞ্জ ইনস্টলেশন |
| রেডিও ফ্রিকোয়েন্সি |
পরামিতি |
| |
চ্যানেল 1 |
চ্যানেল 2 |
চ্যানেল 3 |
| সংযোজক প্রকার |
SMA-f (50Ω) |
SMA-f (50Ω) |
SMA-f (50Ω) |
| ফ্রিকোয়েন্সি পরিসীমা |
DC থেকে 18GHz |
DC থেকে 18GHz |
DC থেকে 18GHz |
| VSWR (সর্বোচ্চ) |
1.4@DC-8GHz
1.8@8-18GHz
|
2@DC-4GHz
3@4-8GHz
3.5@8-12GHz
4.5@12-18GHz
|
2@DC-4GHz
3@4-8GHz
3.5@8-12GHz
4.5@12-18GHz
|
| সন্নিবেশ ক্ষতি (সর্বোচ্চ) |
0.5dB@DC-8GHz
1.1dB@8-18GHz
|
0.75dB@DC-4GHz
1.5dB@4-8GHz
2.5dB@8-12GHz
3dB@12-18GHz
|
0.75dB@DC-4GHz
1.5dB@4-8GHz
2.5dB@8-12GHz
3dB@12-18GHz
|
| গড় শক্তি |
50W@1Ghz |
30W@1Ghz |
30W@1Ghz |
| বিচ্ছিন্নতা |
50dB |
50dB |
50dB |
বৈশিষ্ট্য
- বিদ্যুৎ, ইথারনেট ও 3টি চ্যানেল রেডিও ফ্রিকোয়েন্সি এবং বিকল্প একত্রিত করুন
- স্থিতিশীল কর্মক্ষমতা ও বিভিন্ন ফাংশন
- সহজে ইনস্টল করুন ও রক্ষণাবেক্ষণ মুক্ত
অ্যাপ্লিকেশন
- রাডার অ্যান্টেনা
- বিমান ট্রাফিক নিয়ন্ত্রণ রাডার
- EMC সিস্টেম
- বৈদ্যুতিন যুদ্ধ ব্যবস্থা
- বিমান ট্রাফিক নিয়ন্ত্রণ রাডার
ঐচ্ছিক
- সার্কিট, ভোল্টেজ, কারেন্ট
- চ্যানেল ও ফ্রিকোয়েন্সি পরিসীমা
- যোগাযোগ / হাউজিং উপকরণ
- সুরক্ষা গ্রেড
- কাজের গতি ও তাপমাত্রা
আউটলাইন অঙ্কন
কেন CENO এর সাথে?
CENO হল স্লিপ রিং ক্ষেত্রে একটি প্রযুক্তিগত কোম্পানি যারা গবেষণা ও উন্নয়ন, উত্পাদন এবং বিক্রয়ে নিযুক্ত। আমাদের উন্নত সরঞ্জাম এবং উচ্চ নির্ভুলতা পরীক্ষার যন্ত্র রয়েছে যা পণ্যের গুণমান এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে। সুবিধার ক্ষেত্রফল 3000 বর্গ মিটার এবং এটি শেনজেন চীনে অবস্থিত।
সার্টিফিকেশন
ISO9001,CE,RoHS,UL,বিস্ফোরণ-প্রমাণ
CENO সুবিধা
প্রকৌশল দলের সদস্যরা স্লিপ রিং-এর ক্ষেত্রে 10 বছরের বেশি অভিজ্ঞতা সম্পন্ন। গুরুত্বপূর্ণ পদ্ধতিতে কাজ করা অপারেটরগণ অভ্যন্তরীণ প্রশিক্ষণের মাধ্যমে যোগ্যতাসম্পন্ন।
CENO পরিষেবা প্রদান করে
24 ঘন্টা, 7 দিন পরামর্শ পরিষেবা।
গণ ও কাস্টমাইজড উৎপাদন।
360° ঘূর্ণন সিস্টেমের জন্য সমাধান প্রস্তাবনা।
যেকোনো 360° ঘূর্ণন সিস্টেমের জন্য আপনার অনুরোধের সাথে আমাদের সাথে পরামর্শ করতে স্বাগতম। আমরা আপনার অনুসন্ধানের সময়মত প্রতিক্রিয়া জানাতে আপনাকে এক-স্টপ পরিষেবা প্রদান করব।
