একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং
  • একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং
  • একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং
  • একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং
  • একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং
  • একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং
  • একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং
  • একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং
একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং

একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম CENO
সাক্ষ্যদান CE,RoHS,ISO9001,UL
মডেল নম্বার ECN000-01S-Z
পণ্যের বিবরণ
সুরক্ষা রেটিং:
IP51
অপারেটিং আর্দ্রতা:
নিচে 60% RH
অপারেটিং তাপমাত্রা:
-২০°সি ~ +৬০°সি
অপারেটিং ভোল্টেজ:
240 VAC
সার্কিট/কারেন্টের সংখ্যা:
1 চ্যানেল × উচ্চ-ফ্রিকোয়েন্সি সংকেত
অস্তরক শক্তি:
সার্কিটের মধ্যে ≥500 V @ 50 Hz
অন্তরণ প্রতিরোধের:
100 MΩ @ 100 VDC
যোগাযোগ প্রতিরোধের ওঠানামা মান:
≤30 mΩ (30 rps / 15 rps এ)
অপারেটিং গতি:
0～2000 rpm
তারের দৈর্ঘ্য:
রটার সাইড: 300 মিমি; স্টেটর সাইড: 300 মিমি
যোগাযোগের উপাদান:
মূল্যবান ধাতু
হাউজিং উপাদান:
অ্যালুমিনিয়াম খাদ, স্যান্ডব্লাস্টেড এবং কালো অ্যানোডাইজড
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1 পিসিএস
মূল্য
আলোচনাযোগ্য
প্যাকেজিং বিবরণ
কার্টন / অনুরোধ হিসাবে
ডেলিভারি সময়
1 সপ্তাহ
পরিশোধের শর্ত
টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা
প্রতি মাসে 1000PCS
পণ্যের বর্ণনা

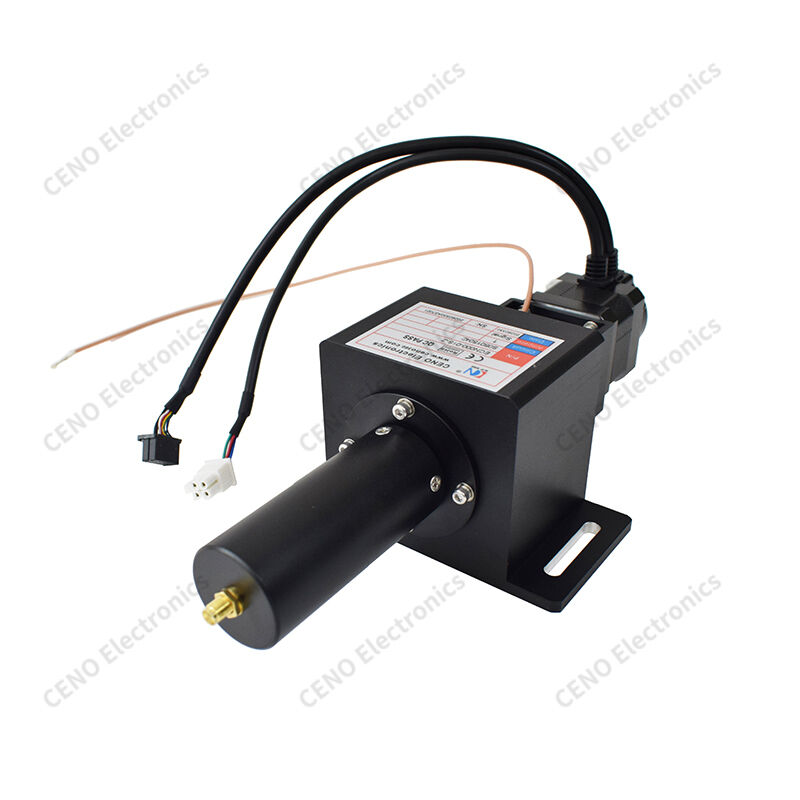

একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং


ECN000-01S-Z হল CENO ইন্টিগ্রেটেড হাইব্রিড স্লিপ রিং যা মাল্টি-চ্যানেল দুর্বল বর্তমান নিয়ন্ত্রণ সার্কিট এবং একটি আরএফ কোঅক্সিয়াল চ্যানেলকে একত্রিত করে।কম ভোল্টেজ নিয়ন্ত্রণ সংকেত এবং উচ্চ ফ্রিকোয়েন্সি আরএফ সংকেত একযোগে স্থানান্তর করার জন্য সীমাহীন 360° অবিচ্ছিন্ন ঘূর্ণন অনুমতি দেয়এটিতে অক্ষীয় কম্পন প্রতিরোধ এবং অভ্যন্তরীণ সুনির্দিষ্ট যোগাযোগের সমাবেশগুলি সুরক্ষিত করার জন্য একটি তরঙ্গযুক্ত বাফার উপাদান রয়েছে, নমনীয় ইনস্টলেশনের জন্য একটি স্লটযুক্ত নিয়মিত মাউন্ট প্লেট সহ জুড়িযুক্ত।


বৈশিষ্ট্য

  • ট্রিপল সিগন্যাল ইন্টিগ্রেশন
  • কম্পন বাফার
  • অ্যান্টি-ক্রসস্টক ওয়্যারিং
  • সামঞ্জস্যযোগ্য মাউন্ট
  • ইএমআই সুরক্ষা

অ্যাপ্লিকেশন

  • আরএফ টেস্ট টার্নটেবিল
  • অপটিক্যাল পরিদর্শন
  • অপ্টো গিবল
  • এনডিটি সরঞ্জাম
  • ভিজন রোটারি প্ল্যাটফর্ম

বাছাই

  • কাস্টম ফাইবার পোর্ট
  • ওয়্যারিং টার্মিনাল
  • ঘূর্ণন গতি
  • আইপি সুরক্ষা
  • অতিরিক্ত সিগন্যাল চ্যানেল

স্পেসিফিকেশন

ECN000-01S-Z

স্পেসিফিকেশন

সুরক্ষা রেটিং

 আইপি ৫১

অপারেটিং আর্দ্রতা

৬০% RH এর নিচে

অপারেটিং তাপমাত্রা

-২০°সি ~ +৬০°সি

অপারেটিং ভোল্টেজ

২৪০ ভিএসি

সার্কিট সংখ্যা/কোর্ট

1 চ্যানেল × উচ্চ-ফ্রিকোয়েন্সি সংকেত

ডায়েলেক্ট্রিক শক্তি

সার্কিটগুলির মধ্যে ≥500 V @ 50 Hz

আইসোলেশন প্রতিরোধের

100 এমওএম @ 100 ভিডিসি

যোগাযোগ প্রতিরোধের ওঠানামা মান

≤30 mΩ (30 rps / 15 rps এ)

অপারেটিং গতি

০২০০০ ঘূর্ণন প্রতি মিনিটে

তারের দৈর্ঘ্য

রোটারের পাশঃ 300 মিমি; স্ট্যাটার পাশঃ 300 মিমি

যোগাযোগ উপাদান

মূল্যবান ধাতু

আবাসনের উপাদান

অ্যালুমিনিয়াম খাদ,

স্যান্ডব্লাস্ট এবং কালো অ্যানোডাইজড


রূপরেখা

একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং 0


CENO পাওয়ার/সিগন্যাল + ফাইবার অপটিক্রোটারি যৌথ পণ্য সিরিজ

ইন্টিগ্রেটেড স্লিপ রিংটি সিএনও নন-স্ট্যান্ডার্ড সিরিজ। পাওয়ার / সিগন্যাল + ফাইবার অপটিক রোটারি জয়েন্ট বিশেষ অ্যাপ্লিকেশন অনুসারে ডিজাইন, বর্তমান, সিগন্যাল সার্কিট এবং অপটিক্যাল ফাইবার জয়েন্টকে একীভূত করতে।তার বর্তমান কয়েক শত এম্পের পর্যন্ত হতে পারে এবং তার সংকেত প্রাসঙ্গিক অ্যাপ্লিকেশন উপর সংকেত টাইপ বেস সব ধরনের আচ্ছাদন করতে পারে. অপটিক্যাল ফাইবার জয়েন্ট সিগেল-মোড এবং মাল্টিমোড সহ সিগন্যাল চ্যানেল থেকে ডজন ডজন চ্যানেল পর্যন্ত বিভিন্ন চ্যানেল অন্তর্ভুক্ত করে। এই ধরণের ইন্টিগ্রেটেড স্লিপিং ভাল পারফরম্যান্স এবং বিভিন্ন ফাংশন পায়,তারপর এটা ব্যাপকভাবে বিকল্প বৈদ্যুতিক ক্রেন ব্যবহার করা হয়.


একটি আরএফ কোঅক্সিয়াল চ্যানেল সহ হাইব্রিড স্লিপ রিং 1
