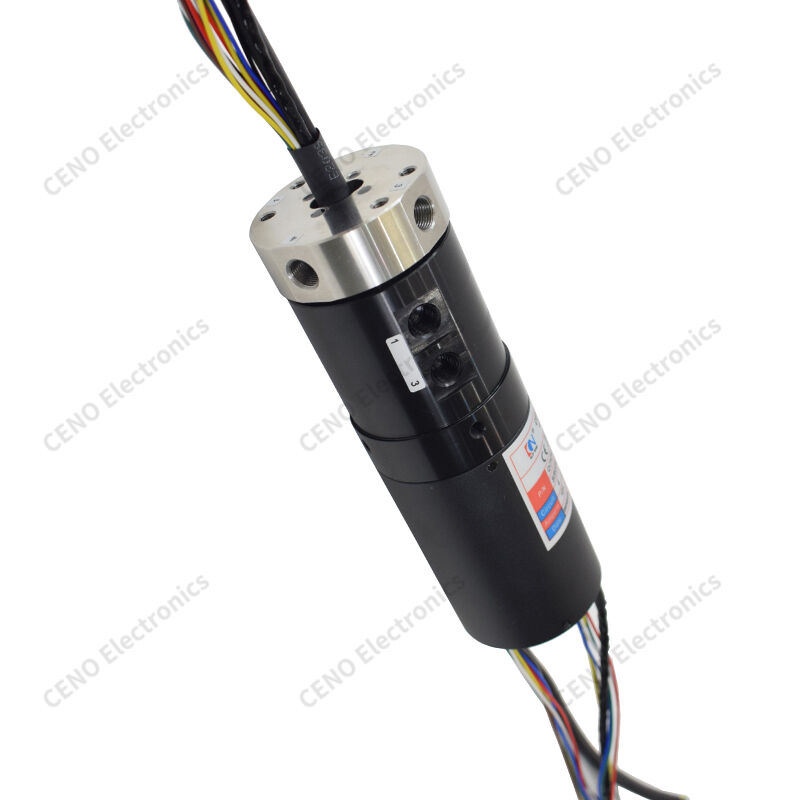

Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
Pneumatic-Electric Slip Ring for 360° twist-free rotation

Pneumatic-Electric Slip Ring for 360° twist-free rotation

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম CENO
সাক্ষ্যদান ISO9001,CE,RoHS
মডেল নম্বার QCN0401-04P2-20S
পণ্যের বিবরণ
সুরক্ষা রেটিং:
IP51
অপারেটিং আর্দ্রতা:
নিচে 60% RH
অপারেটিং তাপমাত্রা:
-30 ° C ~ +80 ° C।
তারের স্পেসিফিকেশন:
তারের ডায়াগ্রাম দেখুন
রিং/চ্যানেল বর্তমান রেটিং:
4 চ্যানেল × 10 এ; 13 চ্যানেল × সেন্সর সুইচ সংকেত; 6 চ্যানেল × এনকোডার সংকেত
অপারেটিং ভোল্টেজ:
0 ~ 220 VAC/VDC
অস্তরক শক্তি:
যেকোনো দুটি চ্যানেলের মধ্যে ≥300 VAC @ 50 Hz
অন্তরণ প্রতিরোধের:
500 MΩ @ 300 ভিডিসি
যোগাযোগ প্রতিরোধের ওঠানামা:
≤30 mΩ (50 rpm এ)
তারের দৈর্ঘ্য:
রটার: 250 মিমি; স্টেটর: 250 মিমি
অপারেটিং গতি:
0 ~ 50 rpm
মাউন্টিং পদ্ধতি:
রটার শেষ ফ্ল্যাঞ্জ স্থির; স্টেটর শেষ অ্যান্টি-ঘূর্ণন জন্য স্ক্রু গর্ত মাধ্যমে সুরক্ষিত
যোগাযোগ উপাদান:
মূল্যবান ধাতু
হাউজিং উপাদান:
অ্যালুমিনিয়াম খাদ, স্যান্ডব্লাস্টেড এবং কালো অ্যানোডাইজড
চ্যানেলের সংখ্যা:
4 চ্যানেল × সংকুচিত বায়ু
সংযোগ ইন্টারফেস:
G1/8" থ্রেড, ø6 মিমি টিউবিংয়ের সাথে সামঞ্জস্যপূর্ণ
চাপ পরিসীমা:
-100 kPa ~ +1.0 MPa
ঘূর্ণন টর্ক:
≤2 N·m
বিশেষভাবে তুলে ধরা:

Pneumatic-Electric Slip Ring 360° rotation

,

Pneumatic Rotary Union twist-free

,

Slip Ring with pneumatic-electric connection

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1 পিসি
মূল্য
আলোচনাযোগ্য
প্যাকেজিং বিবরণ
শক্ত কাগজ
ডেলিভারি সময়
2 সপ্তাহ
পরিশোধের শর্ত
টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা
প্রতি মাসে 1000PCS
পণ্যের বর্ণনা
Pneumatic-Electric Slip Ring for 360° twist-free rotation QCN0401-04P2-20S is CENO Pneumatic-Electric Integrated Slip Ring combines pneumatic rotary union and electric slip ring into one compact cylinder unit, supporting unlimited 360° continuous rotation without cable or air tube twisting. This slip ring features 4 power circuits rated 10A each and 20 signal circuits rated 2A each, paired with dual pneumatic ports for compressed air or vacuum transmission. Made of black
