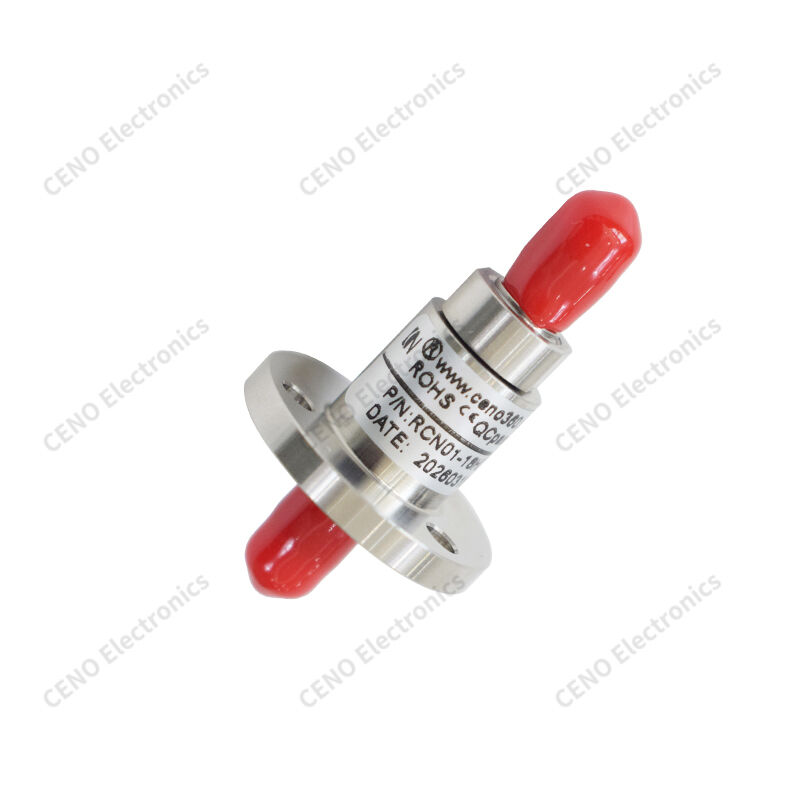

ফ্ল্যাঞ্জ-মাউন্ট একক চ্যানেল আরএফ ঘূর্ণমান জয়েন্ট

ফ্ল্যাঞ্জ-মাউন্ট একক চ্যানেল আরএফ ঘূর্ণমান জয়েন্ট

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম CENO
সাক্ষ্যদান CE,RoHS,ISO9001,UL
মডেল নম্বার RCN01-18HZ
পণ্যের বিবরণ
চ্যানেল:
1
ইন্টারফেসের ধরন:
SMA-K (50Ω)
ফ্রিকোয়েন্সি রেঞ্জ:
DC-18GHz
গড় শক্তি, সর্বোচ্চ:
100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz
ভিএসডব্লিউআর, সর্বোচ্চ:
1.25
VSWR বৈচিত্র, সর্বোচ্চ:
0.05
সন্নিবেশ ক্ষতি, সর্বোচ্চ:
0.3 ডিবি
সন্নিবেশ ক্ষতি বৈচিত্র, সর্বোচ্চ:
0.05 ডিবি
ঘূর্ণন গতি, সর্বোচ্চ:
300rpm
টর্ক শুরু:
≤0.1nm
অপারেটিং তাপমাত্রা:
-40℃～+70℃
স্টোরেজ তাপমাত্রা:
-৫৫°সি~+৮৫°সি
আর্দ্রতা:
<95%
হাউজিং উপাদান:
স্টেইনলেস স্টীল
সুরক্ষা রেটিং:
IP41
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1 পিসি
মূল্য
আলোচনাযোগ্য
প্যাকেজিং বিবরণ
কার্টন / অনুরোধ হিসাবে
ডেলিভারি সময়
1 সপ্তাহ
পরিশোধের শর্ত
টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা
প্রতি মাসে 1000PCS
পণ্যের বর্ণনা

ফ্লেঞ্জ-মাউন্ট সিঙ্গেল-চ্যানেল আরএফ রোটারি জয়েন্ট


RCN01-18HZ CENO ফ্লেঞ্জ-মাউন্ট করা সিঙ্গেল-চ্যানেল আরএফ রোটারি জয়েন্ট স্থির এবং ঘূর্ণায়মান সরঞ্জামের মধ্যে উচ্চ-ফ্রিকোয়েন্সি রেডিও সংকেতের অবিচ্ছিন্ন ৩৬০° ঘূর্ণন সরবরাহ করে। ঘূর্ণনের সময় স্থিতিশীল ইম্পিডেন্স ম্যাচিং বজায় রাখার জন্য নির্ভুলভাবে মেশিনে তৈরি কোএক্সিয়াল অভ্যন্তরীণ ক্যাভিটি দিয়ে নির্মিত, এটি কম সন্নিবেশ ক্ষতি এবং সামান্য VSWR ওঠানামা উপলব্ধি করে। স্টেইনলেস স্টিলের হাউজিং এবং পরিধান-প্রতিরোধী কন্টাক্ট কোটিং গ্রহণ করে, উপাদানটি ধারাবাহিক দীর্ঘমেয়াদী বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করে। এই প্রমিত রোটারি সংযোগকারী RoHS প্রয়োজনীয়তা মেনে চলে, বাল্ক পাইকারি সরবরাহ সমর্থন করে। ফ্রিকোয়েন্সি রেঞ্জ, সংযোগকারী প্রকার এবং মার্কিং বিকল্পগুলির উপর কাস্টমাইজেশন বিভিন্ন মাইক্রোওয়েভ পরীক্ষা এবং ওয়্যারলেস রোটারি সরঞ্জামের চাহিদা মেটাতে উপলব্ধ।


বৈশিষ্ট্য

  • কম VSWR
  • দীর্ঘ জীবনকাল
  • ফ্লেঞ্জ মাউন্টিং
  • কম সিগন্যাল লস

প্রয়োগ

  • মাইক্রোওয়েভ টেস্টার
  • রাডার প্যান-টিল্ট
  • আরএফ ডিটেকশন ইউনিট
  • ওয়্যারলেস রোটারি ডিভাইস

ঐচ্ছিক

  • সংযোগকারী প্রকার
  • ফ্রিকোয়েন্সি টিউনিং
  • উন্নত সিলিং
  • কাস্টম মাত্রা

স্পেসিফিকেশন

RCN01-18HZ

স্পেসিফিকেশন

চ্যানেল

১

ইন্টারফেস টাইপ

SMA-K (৫০Ω)

ফ্রিকোয়েন্সি রেঞ্জ

DC-১৮GHz

গড় পাওয়ার, সর্বোচ্চ

১০০W@DC~২GHz; ৫০W@২~৮GHz; ২৫W@৮~১৫GHz; ২০W@১৫~১৮GHz

VSWR, সর্বোচ্চ

১.২৫

VSWR পরিবর্তন, সর্বোচ্চ

০.০৫

সন্নিবেশ ক্ষতি, সর্বোচ্চ

০.৩dB

সন্নিবেশ ক্ষতি পরিবর্তন, সর্বোচ্চ

০.০৫dB

ঘূর্ণন গতি, সর্বোচ্চ

৩০০rpm

শুরুর টর্ক

≤০.১Nm

অপারেটিং তাপমাত্রা

-৪০°C~+৭০°C

স্টোরেজ তাপমাত্রা

-৫৫°C~+৮৫°C

আর্দ্রতা

<৯৫%

হাউজিং উপাদান

স্টেইনলেস স্টিল

সুরক্ষা রেটিং

IP41


আউটলাইন ড্রয়িং

ফ্ল্যাঞ্জ-মাউন্ট একক চ্যানেল আরএফ ঘূর্ণমান জয়েন্ট


CENO পাওয়ার/সিগন্যাল + ফাইবার অপটিক রোটারি জয়েন্ট পণ্য সিরিজ

ইন্টিগ্রেটেড স্লিপ রিং হল CENO নন-স্ট্যান্ডার্ড সিরিজ। পাওয়ার/সিগন্যাল + ফাইবার অপটিক রোটারি জয়েন্ট বিশেষ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যা বর্তমান, সিগন্যাল সার্কিট এবং অপটিক্যাল ফাইবার জয়েন্টকে একীভূত করে। এর কারেন্ট কয়েকশ অ্যাম্পিয়ার পর্যন্ত হতে পারে এবং এর সিগন্যাল প্রাসঙ্গিক অ্যাপ্লিকেশনের উপর ভিত্তি করে সমস্ত ধরণের সিগন্যাল টাইপ কভার করতে পারে। অপটিক্যাল ফাইবার জয়েন্টে সিগন্যাল চ্যানেল থেকে কয়েক ডজন চ্যানেল পর্যন্ত সিঙ্গেল-মোড এবং মাল্টিমোড অন্তর্ভুক্ত রয়েছে। এই ধরণের ইন্টিগ্রেটেড স্লিপরিং ভাল পারফরম্যান্স এবং বিভিন্ন ফাংশন পায়, তারপর এটি অপশন ইলেকট্রিক ক্রেনে ব্যাপকভাবে ব্যবহৃত হয়।


ফ্ল্যাঞ্জ-মাউন্ট একক চ্যানেল আরএফ ঘূর্ণমান জয়েন্ট
