ইথারনেট স্লিপ রিং 100Mbps OEM রোটারি কানেক্টর

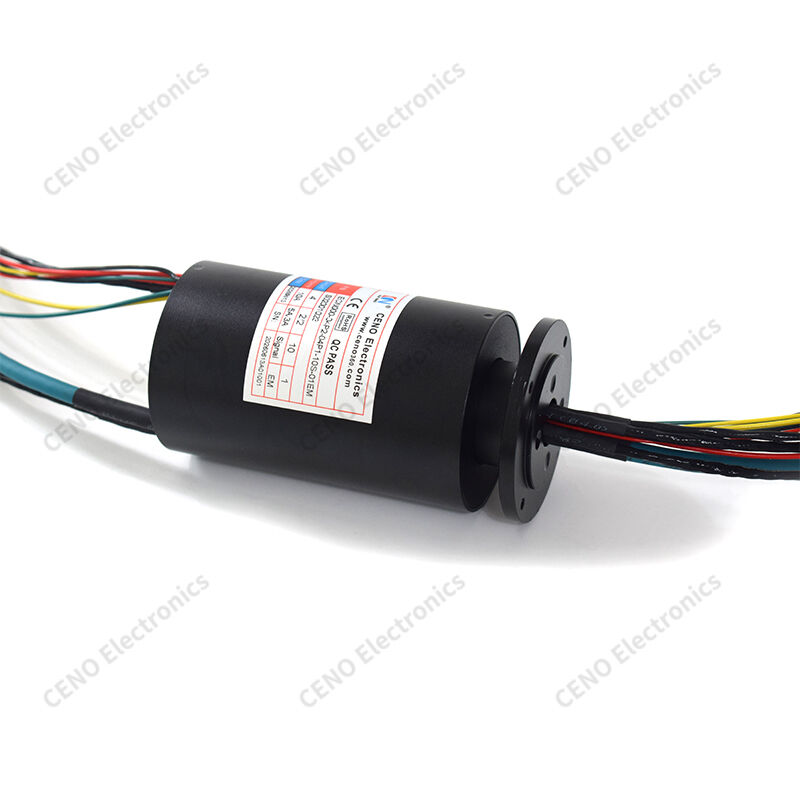

ECN000-04P2-04P1-10S-01EM হল CENO ফ্ল্যাঞ্জ-মাউন্টেড ইথারনেট স্লিপ রিং যা পাওয়ার, কন্ট্রোল সিগন্যাল এবং 100Mbps ইথারনেট ডেটা 360° অবিচ্ছিন্ন ঘূর্ণনের মাধ্যমে প্রেরণ করতে নির্ভুল গোল্ড কন্টাক্ট অ্যাসেম্বলি ব্যবহার করে। সমন্বিত মাউন্টিং ফ্ল্যাঞ্জ অতিরিক্ত অ্যাডাপ্টার ছাড়াই সরাসরি অ্যাসেম্বলি সক্ষম করে। অপ্টিমাইজ করা ডিফারেনশিয়াল ওয়্যারিং ইম্পিডেন্স ম্যাচিং বজায় রাখে এবং ডেটা প্যাকেট লস কমিয়ে দেয়। এই মজবুত রোটারি ডেটা কানেক্টর CE এবং RoHS পরিদর্শন পাস করেছে এবং মাঝারি-গতির ঘূর্ণায়মান শিল্প যন্ত্রপাতির বাল্ক OEM অর্ডারের জন্য তৈরি করা হয়েছে।
বৈশিষ্ট্য
- ফ্ল্যাঞ্জ মাউন্টিং
- গোল্ড কন্টাক্ট
- ইথারনেট চ্যানেল
- ইম্পিডেন্স ম্যাচড
অ্যাপ্লিকেশন
- PTZ ক্যামেরা
- রোটারি টার্নটেবল
- পরিদর্শন রিগ
- প্যাকেজিং গিয়ার
ঐচ্ছিক
- তারের দৈর্ঘ্য
- RJ45 প্লাগ
- শিল্ড ওয়্যারিং
- সার্কিট সেটআপ
স্পেসিফিকেশন
|
ECN000-04P2-04P1-10S-01EM
|
স্পেসিফিকেশন
|
|
সুরক্ষা রেটিং
|
IP51
|
|
অপারেটিং আর্দ্রতা
|
60% RH এর নিচে
|
|
অপারেটিং তাপমাত্রা
|
-40°C থেকে +60°C
|
|
তারের স্পেসিফিকেশন
|
AWG17#/22# টিনযুক্ত টেফলন, দুই-কোর/চার-কোর টুইস্টেড পেয়ার শিল্ডেড কেবল (0.2 মিমি²), CAT6
|
|
অপারেটিং ভোল্টেজ
|
0–48 VAC/VDC
|
|
সার্কিট/কারেন্টের সংখ্যা
|
4 সার্কিট × 10 A (48 V); 2 সার্কিট × 5 A (24 V);
2 সার্কিট × 3 A (24 V); 1 গ্রুপ × CAN;
1 গ্রুপ × RS422; 1 গ্রুপ × RS485;
1 গ্রুপ × 100 Mbps ইথারনেট
|
|
ডাইইলেকট্রিক শক্তি
|
≥500 VAC @ 50 Hz দুটি সার্কিটের মধ্যে
|
|
ইনসুলেশন রেজিস্ট্যান্স
|
≥100 MΩ @ 300 VDC
|
|
কন্টাক্ট রেজিস্ট্যান্স ফ্ল্যাকচুয়েশন
|
≤30 mΩ (600 rpm এ কাজ করার সময়)
|
|
লিড দৈর্ঘ্য
|
রোটার: 500 মিমি; স্টেটর: 500 মিমি
|
|
অপারেটিং গতি
|
0–60 rpm
|
|
মাউন্টিং পদ্ধতি
|
রোটার প্রান্ত স্ক্রু দিয়ে গ্রাহকের সরবরাহ করা শ্যাফটের সাথে সংযুক্ত
|
|
কন্টাক্ট উপাদান
|
মূল্যবান ধাতু
|
|
হাউজিং উপাদান
|
অ্যালুমিনিয়াম অ্যালয়, স্যান্ডব্লাস্টেড এবং কালো অ্যানোডাইজড
|
আউটলাইন ড্রয়িং
